Dach z tradycyjną drewnianą więźbą na ściankach kolankowych w budynku wykonanym w technologii YTONG.
Poddasze w budynkach ze skośnymi dachami projektowane jest najczęściej jako powierzchnia użytkowa.
Aby skosy dachowe nie pomniejszały tej powierzchni, wykonuje się ścianki kolankowe, podnoszące więźbę dachową ponad poziom stropu.
Rozwiązanie tego rodzaju wymaga zabezpieczenia ścianki kolankowej przed sitami rozporu więźby dachowej.
Najskuteczniejsze zabezpieczenie ścianek kolankowych polega na wykonaniu pod murłatą dodatkowego wieńca żelbetowego, stężonego z wieńcem stropu żelbetowymi słupkami. W systemie YTONG słupki żelbetowe oraz dodatkowy wieniec pod murłatą mogą być wylewane w szalunku traconym z kształtek U. Odwrócone kształtki U można również wykorzystać do przykrycia murłaty pomiędzy wiązarami dachu, uzyskując zlicowanie całej powierzchni ścianki kolankowej aż do styku z połacią dachu.

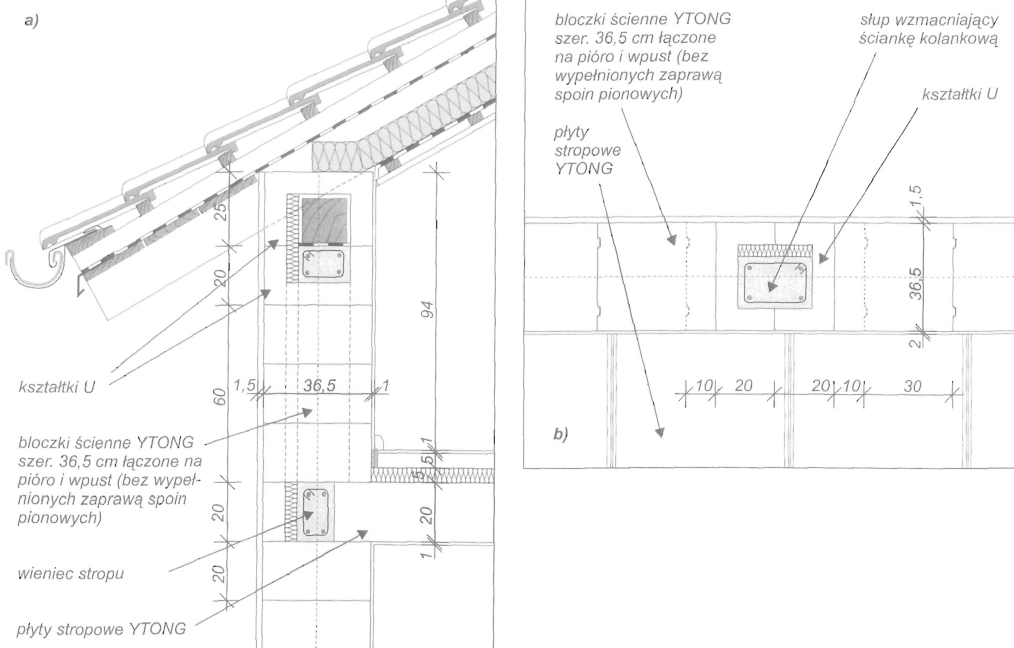

Dach z tradycyjną więźbą opartą na ściance kolankowej budynku wykonanego w technologii YTONG. Ścianka kolankowa posiada wzmocnienie w postaci żelbetowego wieńca na słupkach połączonych z konstrukcją wieńca stropowego: a) przekrój poprzeczny ścianki kolankowej, b) rzut poziomy ścianki kolankowej.
Dach z tradycyjną drewnianą więźbą na ściankach kolankowych w budynku wykonanym w technologii YTONG.
Dach z tradycyjną więźbą opartą na ściance kolankowej budynku wykonanego w technologii YTONG. Ścianka kolankowa posiada wzmocnienie w postaci żelbetowego wieńca na słupkach połączonych z konstrukcją wieńca stropowego:
